Рабочие колёса осевых вентиляторов ВО 25-188
Назначение
Рабочие колеса используются в составе осевых вентиляторов ВО 25-188, которые устанавливаются в специальных системах дымоудаления и используются для снижения негативных последствий после пожаров. Данные агрегаты создают избыточное давление и осуществляют приток атмосферного воздуха на лестничных клетках, в тамбурах-шлюзах, шахтах лифта и других помещениях, соседствующих с местом возгорания. Это значительно облегчает борьбу с пожаром и проведение спасательных работ.
Общие сведения
Осевые
Одностороннего всасывания
Количество лопаток на рабочем колесе – 6
Варианты изготовления
ВО 25-188 — общего назначения из углеродистой стали
ВО 25-188 Р – взрывозащищенные из разнородных металлов (углеродистая сталь, латунь)
ВО 25-188 К — коррозионностойкие из нержавеющей стали
Условия эксплуатации
Вентиляторы ВО 25-188 пригодны для эксплуатации в условиях умеренного (-45°С+40°С) и тропического климата (-10°С+50°С), третья категория размещения согласно ГОСТ.

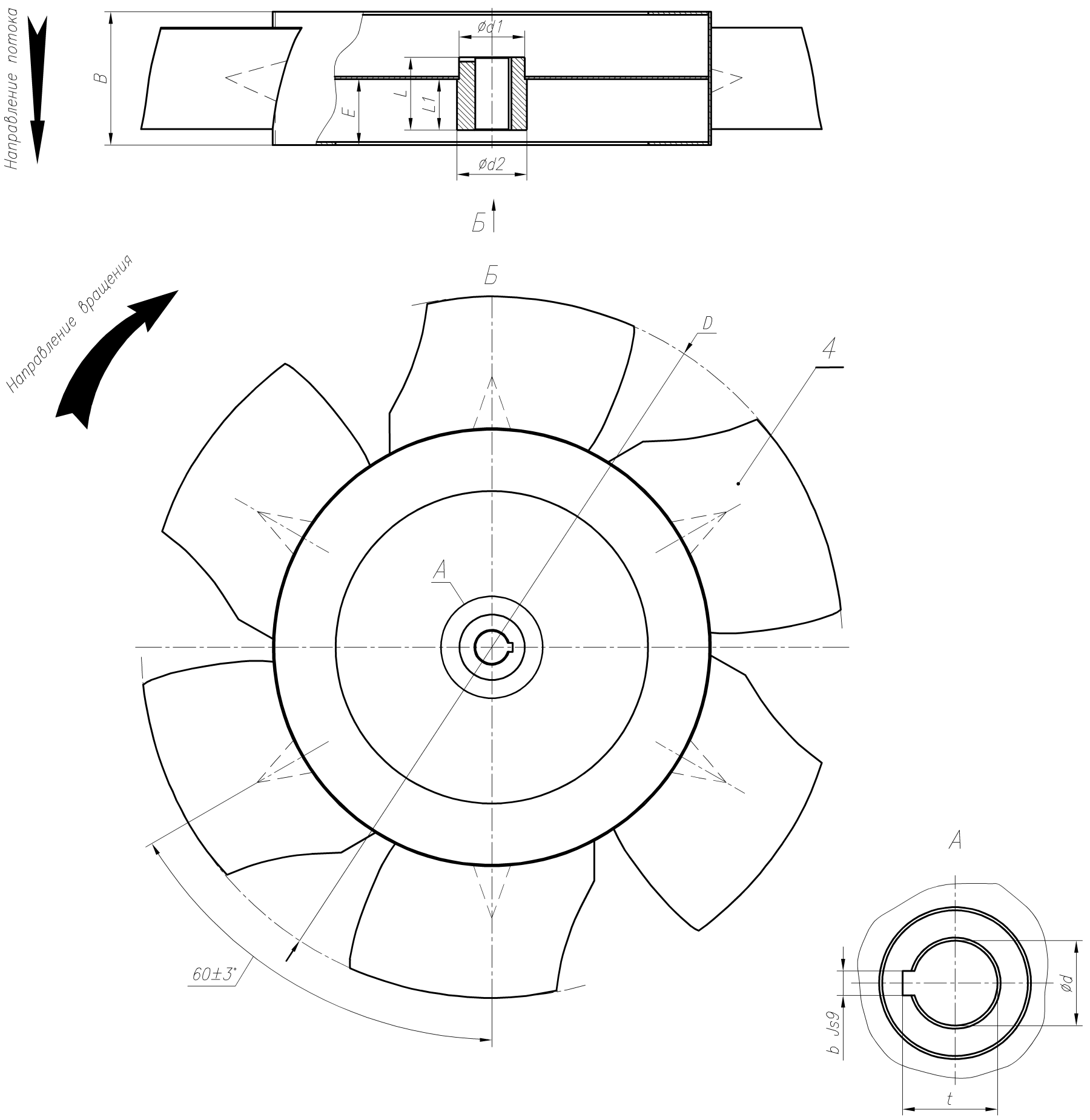

Рис. 1. Габаритные размеры рабочих колёс типа ВО 25-188.
Таб. 1. Габаритные размеры рабочих колёс типа ВО 25-188.
| Типоразмер вен-ра | Размера, мм | Масса, кг | ||||||||
| D | d | В | E | L | d1 | d2 | b | t | ||
| №8 | 800 | 38 | 150 | 75 | 83 | 75 | 80 | 10 | 41,3 | 20,5 |
| 32 | 58 | 65 | 35,3 | 19,8 | ||||||
| 28 | 63 | 8 | 31,3 | 19,5 | ||||||
| №9 | 880 | 38 | 170 | 73 | 83 | 75 | 80 | 10 | 41,3 | 28,1 |
| №10 | 980 | 48 | 170 | 85 | 113 | 85 | 90 | 14 | 51,8 | 38,0 |
| 38 | 80 | 83 | 75 | 80 | 10 | 41,3 | 36,0 | |||
| №11,2 | 1100 | 38 | 210 | 78 | 83 | 75 | 80 | 10 | 41,3 | 40,0 |
| №12,5 | 1230 | 48 | 235 | 116 | 113 | 85 | 90 | 14 | 51,8 | 53,0 |
