Вентиляторы радиальные ВР 5-35, 5-45

Радиальные вентиляторы ВР 5-35 и BP 5-45 используются в качестве элементов стационарных вентиляционных и отопительных систем. Кроме того, они нашли свое применение на мукомольных и деревообрабатывающих заводах для улучшения работы пневмотранспорта и других технических установок. Вентиляторы данного типа оснащены спиральным поворотным корпусом, рабочим колесом с лопатками загнутыми назад (9 лопаток в ВР 5-35 и 10 – в ВР 5-45).

Вращение колеса может быть правым или левым, всасывание одностороннее.

Варианты изготовления вентиляторов

Вентиляторы радиальные центробежные ВР 5-35 встречаются в виде четырех типоразмеров: ВР 5-35 №3.55, 4, 8 и 8,5.

Модификация ВР 5-45 представлена в трех типоразмерах: № 4,25; 8 и 8,5.

По своему назначению и материалам изготовления вентиляторы делятся на три группы:

  • Изделия общего назначения, изготовленные из углеродистой стали ВР 5-35, 5-45;
  • Коррозионностойкие вентиляторы из нержавеющей стали ВР 5-35 К и 5-45 К;
  • Взрывозащищенные вентиляторы из разнородных сплавов ВР 5-35 Р/В и 5-45 Р/В.

Условия эксплуатации

Вентиляторы ВР 5-35 и ВР 5-45 эксплуатируются в условиях умеренного (-40° С … +40° С) и тропического климата (-10°С до +50°С). Категория размещения от 1 до 3: на открытом воздухе, под навесом и в помещениях закрытого типа с естественными условиями. При размещении на воздухе или под навесом электродвигатель нуждается в защите от попадания прямых солнечных лучей. Не рекомендуется устанавливать вентиляторы в зонах, где постоянно пребывают люди и использовать несколько вентиляторов одновременно без элементов сети.

Технические характеристики вентиляторов радиальных ВР 5-35, 5-45

№ вент. Электродвигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Виброизоляторы Масса не более, кг Объем, м3
Типоразмер Мощность, кВт Произво-
дительность 103 * м3/час
Полное давление, Па Тип Кол-во
5-35 №3,55 АИР71А2 0,75 2 850 0,41-0,98 1900-1600 ДО38 4 34 0,1
АИР71В2 1,1 2850 0,41-1,8 1900-1250 ДО38 4 35 0,1
5-35 №4 АИР80В2 2,2 2 850 0,86-2,5 2780-1800 ДО42 5 106 0,2
5-35 №8 АИР132М4 11 1 460 3,9-12,5 2000-3000 ДО42 5 350 1,6
5-35 №8,5 АИР132М4 11 1 460 4,2-10,5 3300-2620 Д О42 5 500 1,6
5-45 №4,25 АИР100S2 4 2 850 1,2-5,0 2750-1700 ДО39 4 87 0,4
5-45 №8 АИР132М4 11 1 460 3,8-11,5 2600-2100 ДО42 5 538 1,9
5-45 №8,5 АИР160S2 15 1 460 5,2-17,5 3250-2250 Д О42 5 434 2,2


Рис. 1. Положения корпуса вентилятора ВР 5-35, 5-45 исп-1. По спецзаказу возможно изготовление положения 180°

Таб. 1. Габаритные размеры вентиляторов ВР 5-35; 5-45

№ вент. Размеры, мм
Пр 135°, Лев 135° Пр 270°, Лев 270° Пр 315°, Лев 315°
B b H B b H B b H
5‑35 №3,55 642 255 281 498 268 242 642 255 229
5‑35 №4 707 281 310 550 295 268 708 283 282
5‑35 №8 1 602 648 739 1 223 693 601 1 602 644 556
5‑35 №8,5 1 602 648 739 1 223 693 601 1 602 644 556
5‑45 №4,25 825 328 371 632 349 307 825 328 286
5‑45 №8 1 604 647 566 1 237 687 606 1 604 647 728
5‑45 №8,5 1 604 647 566 1 237 687 606 1 604 647 728
№ вент. Размеры, мм
Пр 0°, Лев 0° Пр 45°, Лев 45° Пр 90°, Лев 90°
B b H B b H B b H
5‑35 №3,55 560 242 510 510 229 388 498 268 318
5‑35 №4 638 268 564 564 253 428 590 295 295
5‑35 №8 1 421 601 1 295 1 295 556 955 1 223 693 820
5‑35 №8,5 1 421 601 1 295 1 295 556 955 1 223 693 820
5‑45 №4,25 727 307 658 658 286 497 632 349 420
5‑45 №8 1 410 606 1 294 1 294 566 957 1 237 687 768
5‑45 №8,5 1 410 606 1 294 1 294 566 957 1 237 687 768


Рис. 2. Габаритные размеры вентиляторов ВР 5-35, 5-45 исп-1.

Таб. 2. Габаритные и присоединительные размеры вентиляторов ВР 5-35; 5-45

№ вент. H h L1 Lmax B A D1 D Dk a a1 a2
5‑35 №3,55 565 335 125,5 425 560 207 182 140 375 158 200 112
5‑35 №4 707 410 165 554 654 233,5 219 175 412 175 219 219
5‑35 №8 1 485 955 217 860 1 425 575,5 405 349 813 399 448 375
5‑35 №8,5 1 485 955 217 860 1 425 575,5 405 349 865 399 448 375
5‑45 №4,25 758 475 181 650 727 274 265 221 450 220 255 110
5‑45 №8 1 412 80 270 948 1 456 536 497 444 815 443 497 375
5‑45 №8,5 1 465 915 277 1 085 1 410 530 497 444 865 446 497 375
№ вент. b b1 b2 d d1 d2 C C1 C2 C3 n n1 n2
5‑35 №3,55 97 141 11,5 11,5 11,5 315 285 56,5 8 6 4
5‑35 №4 138 179 11,5 11,5 11,5 476 280 176 8 8 4
5‑35 №8 247 300 125 11,5 11,5 14 643 571 60 8 12 4
5‑35 №8,5 247 300 125 11,5 11,5 14 643 571 60 8 12 4
5‑45 №4,25 179 217 110 11,5 11,5 11,5 470 360 30 8 8 4
5‑45 №8 351 405 250 11,5 11,5 18 447,5 447,5 610 230 12 14 6
5‑45 №8,5 351 405 250 11,5 11,5 18 447,5 447,5 610 230 12 14 6

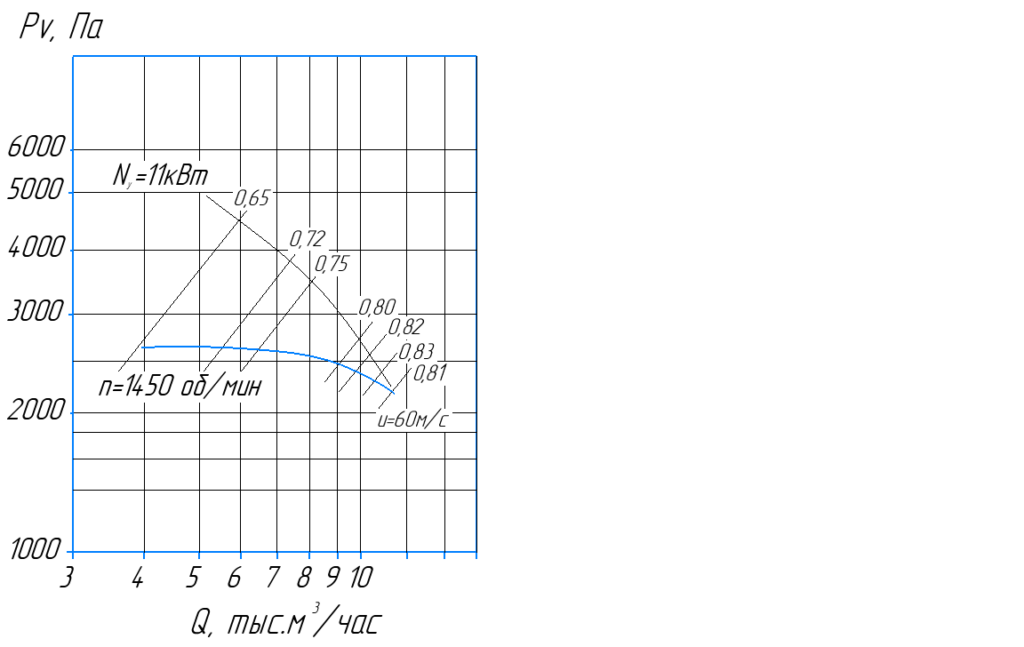

ВР 5-35 №3,55

ВР 5-35 №4

ВР 5-35 №8

ВР 5-35 №8,5

ВР 5-45 №4,25

ВР 5-45 №8

ВР 5-45 №8,5


Таб. Акустические характеристики, измеренные со стороны нагнетания на но-минальном режиме работы вентиляторов ВР 5-35; 5-45

№ вент. Частота вращения, мин-1 Значения уровней звуковой мощности Lpi, дБ в октавных полосах f, Гц LpA, дБА
63 125 250 500 1000 2000 4000 8000
5‑35 №3,55 2 850 92 93 91 92 90 86 83 80 96
5‑35 №4 2 850 95 96 94 95 93 89 86 83 99
5‑35 №8 1 460 106 107 105 106 104 100 97 94 110
5‑35 №8,5 1 460 105 106 104 105 103 99 96 93 109
5‑45 №4,25 2 850 99 100 98 99 97 93 90 87 103
5‑35 №8 1 460 109 110 108 109 107 93 90 87 113
5‑45 №8,5 1 460 110 111 111 109 110 108 94 91 88 114
